| Fasta längder, mm | 10–100 |
(100)–600 |
(600)–1200 |
(1200)–7000 |
|
YD 30-100 |
+1,0/-0 |
+2,0/-0 |
+3,0/-0 |
+5,0/-0 |
YD (100)–250 |
+2,0/-0 |
+3,0/-0 |
+4,0/-0 |
+6,0/-0 |

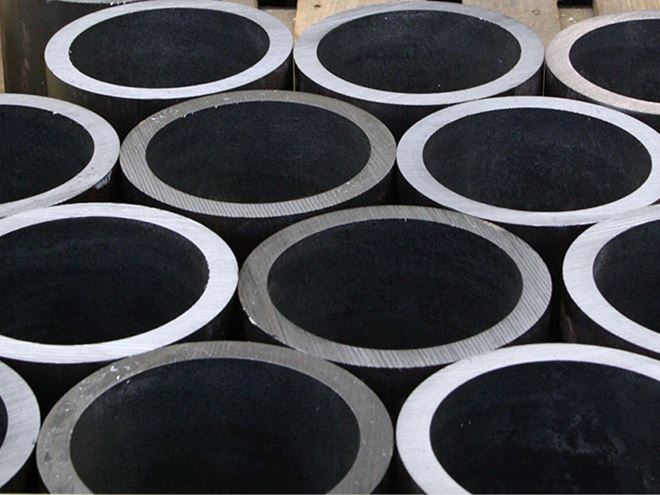

Vi kan även på begäran leverera en snävare längdtolerans och bättre finish för skärytan inom nedanstående omfång.
Storlekar: 80–179 mm YD
Längder: 14,5–69 mm
Maxvikt: 5,0 kg
Maxvägg: 25 mm
Längdtolerans: +0,8/-0 mm
Avvikelser från tvärskärning ligger innanför ovanstående toleranser, men är begränsade till följande värden: Avvikelser från tvärskärning ska vara maximalt 1,0 % av yttre diametern. Avvikelser från tvärskärning fastställer toleransen när avvikelsen överskrider toleransen.
Ytfinish
Ytfinishen är i grund och botten som ytfinishen för rör, förutom att bandsågade rörkapningar också sandblästras. Sandblästring kan på begäran även erbjudas för andra skurna ringar.
Emballage
Skärlängder på mindre än 1,15 m levereras på lastpallar med kragar som säkras med stål- eller plastband (maximal vikt ca 1000 kg). Alternativa emballage kan diskuteras.
Märkning
Varje lastpall märks med följande information om inte annat fastställs, i streckkod och vanlig text.
- leverantör
- kund
- diameter
- längd
- ordernummer
- vikt
- nummer
- stålsort
- chargenummer
Orderstorlek
För att optimera orderstorleken för skurna ringar kan vi erbjuda antingen en närliggande storlek från vårt breda utbud av standardstorlekar för rör i kullagerstål eller mekaniska ämnesrör av sort Ovako 280. Om du behöver ringar skurna i en annan stålsort kan vi självklart erbjuda den särskilda storlek och sort som du behöver.
Minsta orderstorlek
Om det ursprungliga röret är ett standardrör: 900 kg
Om det ursprungliga röret inte är ett standardrör: 7 000 kg
Den allmänt gällande minsta orderstorleken ovan kan ersättas genom ett logistikavtal, liksom även ledtiderna.
Produktionsprogram
Diameter, toleranser och ytjämnhet för komponenterna är desamma som de för fullängdsröret.
Yttre diameter: 25–254 mm
Längder: 10–7 000 mm
Vid förfrågan kan skurna ringar levereras kulblästrade. Avvikelser från tvärskärning ligger innanför ovanstående toleranser, men är begränsade till följande värden.
- Avvikelser från tvärskärning ska vara maximalt 1,0 % av den yttre diametern.
- Avvikelser från tvärskärning fastställer toleransen
när avvikelsen överskrider toleransen.
Förpackning
Komponenterna levereras förpackade på kragförsedda lastpallar, slumpmässigt arrangerade eller staplade, antingen oskyddade eller insvepta i vaxat papper eller krymplindad plast, beroende på transportmetoden. Kundspecifika förpackningsönskemål är också möjliga.
